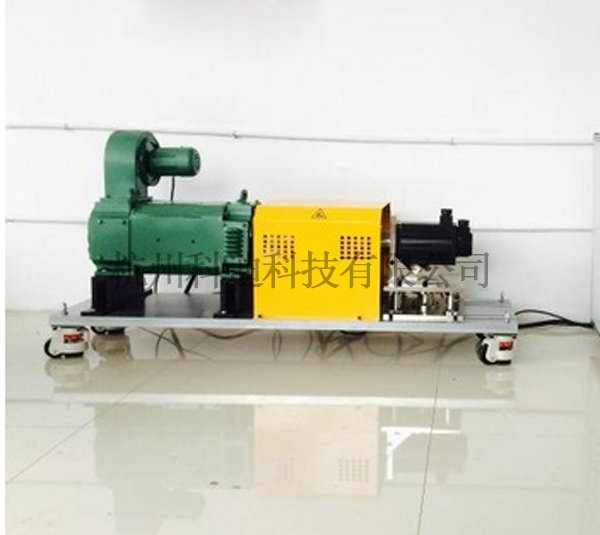

直流電力測功機
一、主要功能
該系統可以完成500KW以下電機的主要型式試驗項目，包括：
1、繞組在實際冷卻狀態下直流電阻的測定
2、空載特性試驗：空載電流和空載損耗的測定，鐵耗、機械耗等的測定，空載特性曲線繪制
3、堵轉特性試驗：堵轉電流、堵轉轉矩和功率的測定，堵轉特性曲線繪制
4、負載試驗：額定電壓頻率下，定子繞組損耗、轉子繞組損耗和負載雜散損耗（直接/間接法），總損耗及輸出功率的測定，負載特性曲線繪制。
5、效率的確定：效率試驗方法，A、B、C、E、F五種
6、發熱試驗(電阻溫升/溫度試驗)
7、最大轉矩測定：可檢測M-S曲線
8、最小轉矩測定：可檢測M-S曲線
9、離心開關斷開速度測定
10、其它試驗：超速試驗、電容端電壓的測定、過轉矩、過電流試驗
二、系統主要特點
1、采用Z2或Z4系列直流電機為負載，加載控制為直流回饋裝置，直流電機運行在四象限狀態，不需要水冷卻系統，大大節約能源
2、可以非常方便進行M-S曲線試驗，曲線平滑，并實現最大、最小轉矩的測量
3、可以很方便的實現零轉矩零轉速啟動，全過程試驗中轉矩、轉速控制穩定性好
4、堵轉試驗可采用專用堵轉夾具、拉壓傳感器等組成并自動實現采集
5、系統軟件嚴格按照國家標準編制，內置各種系列電機標準數據，自動生成各種分報表和匯總報表
6、本系統尤其適用于電機檢測機構及大中型電機試驗站的中小型電機測試，是中小型電機行業能效測試和認證的首選設備
7、本系統同時適合電動汽車電機的測試
三、主要配置
1、直流電力測功機主機
2、電氣控制柜（交流電機控制裝置、邏輯控制電路、接口電路等）
3、系統操作臺（測功機控制器、電參數測量儀、低電阻測量儀、溫度巡檢儀、電腦、打印機、控制開關等）
4、電機專用測試鑄鐵平板
5、加載電機及被測電機安裝夾具
6、轉矩轉速傳感器及支架
7、變頻器
8、電阻柜
9、專用測試軟件
10、強電柜
11、電源裝置（交流變頻電源、調壓器或直流穩壓電源）
