大功率電機出廠測試系統
二、應用對象： 新能源汽車電機、大功率電機、中小型電機等

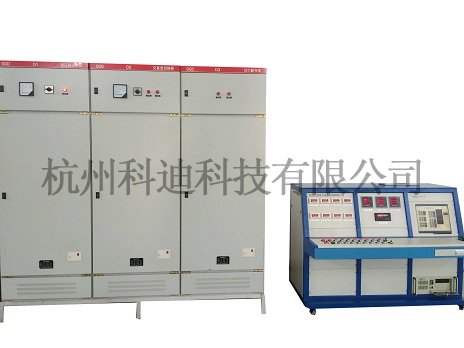

三、設備組成與系統配置
1、機柜
a)、機柜采用臥式機柜及強電柜。
b)、腳輪有制動裝置。
2、計算機系統配置
a)、P4工業級計算機，17”聯想液晶顯示器，1G內存，500G硬盤，DVD光驅，USB接口
b)、電氣元件采用國際知名品牌。
3、軟件配置
a)、操作系統：WindowsXP系統，全中文界面。
b)、應有多種型號出廠參數輸入、存儲功能，并能夠方便調出。
c)、測試項目單項、多項可選，并能夠自動判斷，不合格發出報警-引至室外。
d)、能自動和手動保存檢測數據及曲線。
e)、應有數據存儲、報表、統計、分析功能；能夠生成數據報表，該數據報表必須直觀、全面、準確。
四、設備基本功能
1、項目選擇：甲方可根據測試需要選擇其中任意一項測試項目進行測試。
2、型號選擇：可選擇300種電機型號，自動判斷；不同型號電機標準可貯存并可以隨時調用。
3、參數輸入：可輸入每種電機測試標準的上、下限，主、副匝間絕緣標準特性參數自動計算，長期保存。
4、統計數據：統計電機的測試數據，并可形成數據報表。報表分布：年、月、日統計報表，電機出廠質量分析報表。
5、實時監控：實時顯示每項測試數據，不合格的項目有聲光報警功能。
6、溫度補償：溫度補償值為20℃（溫度值自動測試）。
五、功能特點
1、模塊化設計，標準化設計，系統設計貫徹開放性理念。
2、本系統可以實現電機直流電阻、制動電阻、工頻耐壓、絕緣電阻、匝間耐壓、空載、堵轉（啟動法）的高速測試。
3、系統管理權限化，系統管理員擁有設置、編輯、刪除各種型號電機的參數設置及模型配置的權力；測試操作員只能在當前選中的“電機型號”下測試及操作。保證系統的日常管理專業化，并便于維護。
4、各檢測項目可選擇或屏蔽，并可任意設定判定合格標準，遇檢測結果數據超標自動聲光報警。
5、滿足用戶高速測量需要：測量時間從0.2-999S可任意選擇，測量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范圍內任意設置。
6、工頻耐壓、匝間電壓可任意設定自動產生穩壓（采用IGBT/PWM脈寬調制方式），測試數據不受外界電網電壓波動影響，耐壓電壓輸出具有緩升、緩降功能，避免因過沖而導致測量數據不準確或損壞被測品的現象。
7、實時監測環境溫度，并開啟或關閉實際測試電阻值折算到設定溫度值的功能。
8、啟動法測試電機的堵轉電壓、堵轉電流、堵轉功率，強大的波形實時顯示功能和獨創的模型算法，保證測試數據有極高的重復性，可與機械法相媲美。同時可開啟/關閉堵轉時電壓實際測量值折算至設定電壓值時堵轉電壓、電流、功率。
9、自動抵消、修正測試系統固有的耐壓漏電流、絕緣電阻，提高系統整體精度。
10、三相電機測試線圈匝間時，可提供單臺電機繞組互相實測比較法或三相繞組標準波形比較法，滿足用戶的習慣。
11、系統不僅能自動校準各項目參數，而且能方便進行功能自檢工作，實現系統快速的自身故障自動診斷判斷，以利系統出現故障后的現場快速診斷及修理。
12、豐富的電磁兼容（EMC）技術應用（如接地、屏蔽、隔離、濾波等手段）及良好的制造工藝的保證，最大限度地確保了系統的可靠性及抗干擾能力，在干擾、火花、高壓、強電沖擊的環境下，系統均能穩定可靠運行。
13、空載測試具有多工位同時接入功能，方便客戶對批量電機的同時空載運行和預熱，并幫助用戶對電機異常的判斷。
14、可按訂貨要求增加遠控功能。
15、可按訂貨要求訂購系統現場校準樣件，方便用戶現場定期校驗。
16、單工位，雙工位，五工位，十工位可選，滿足用戶靈活選擇，適應測試效率和產量需要。
17、強大的數據管理功能，可查詢每個型號電機的監測數據結果（按型號，編號，日期，項目，合格）等條件查詢，并形成統計報表。
